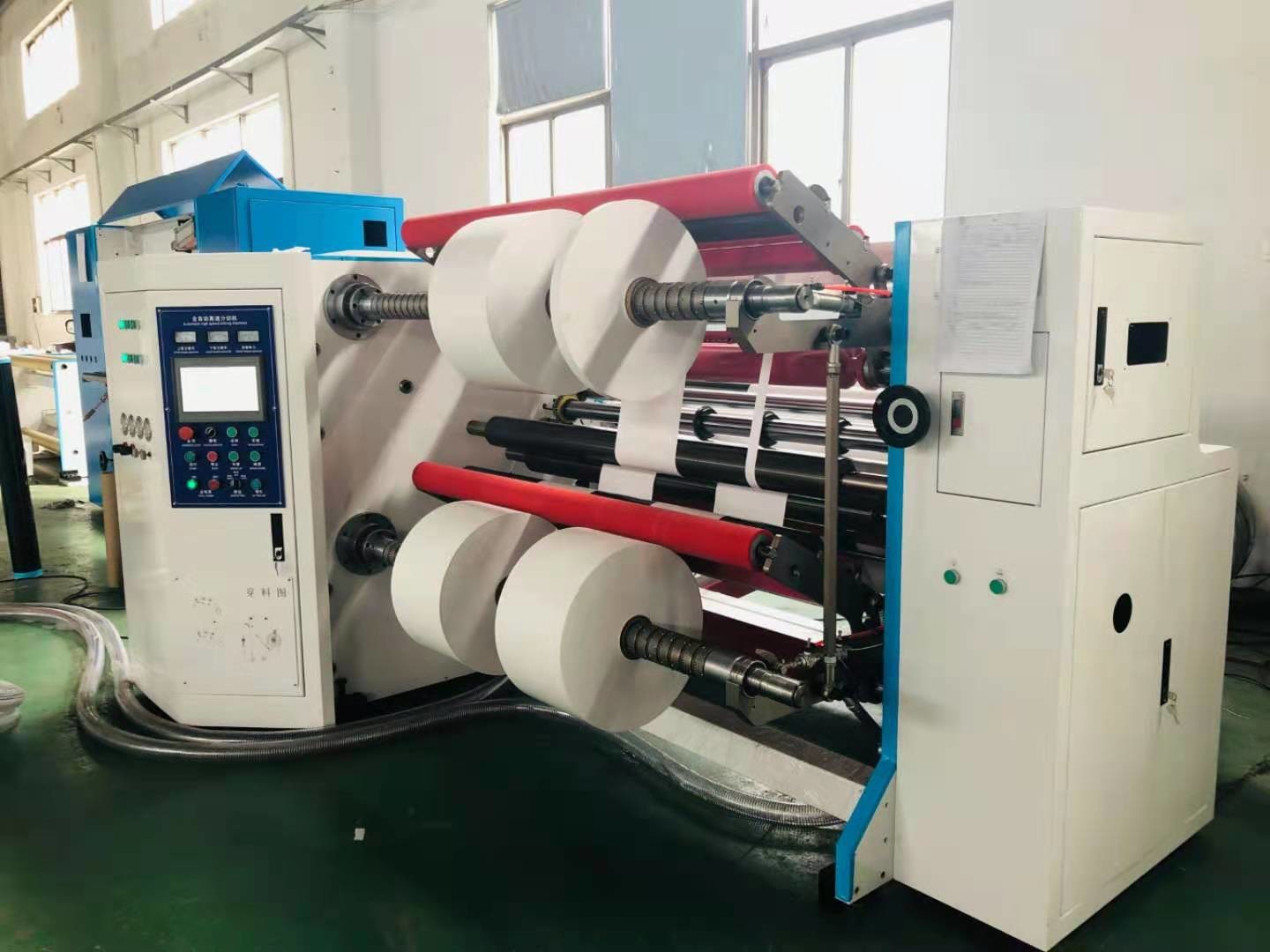

হাইড্রোলিক শিফট সহ জাম্বো রোল স্লিটিং রিওয়াইন্ডিং মেশিন

মাল্টিফাংশনাল পেপার রোল স্লিটিং এবং রিওয়াইন্ডিং মেশিন
SLT1300F


EcooGrafix SLT-1300F বিভিন্ন আল্ট্রা-লার্জ টাইপ কয়েল করা উপাদান যেমন প্লাস্টিক ফিল্ম (PVC,OPP, PET, CPP), কাগজ, কাচের কাগজ, অ্যালুমিনিয়াম-ফয়েল পেপার, অ্যালুমিনিয়াম ফয়েল, আঠালো স্টিকার, নন-ওভেন-এর জন্য উপযুক্ত। কাপড়, এবং অন্যান্য কুণ্ডলীকৃত উপকরণ slitting এবং rewinding.

1.বৈশিষ্ট্য

1) সিমেনস পিএলসি কন্ট্রোল সিস্টেম এবং টাচ স্ক্রিন, সমস্ত পরামিতি মনিটরে প্রদর্শিত হয়।শুধু রোল ব্যাস, উপাদান বেধ, প্রাথমিক উত্তেজনা সেটআপ, মেশিন স্বয়ংক্রিয়ভাবে চলে।

2) শ্যাফটলেস হাইড্রোলিক লোডিং সিস্টেম, সর্বোচ্চ।লোড ক্ষমতা 3 টন।

3) 20Kg/m2 ইলেক্ট্রোম্যাগনেটিক ব্রেক unwinding টেনশন নিয়ন্ত্রণের জন্য।

4) CNC প্রক্রিয়াকৃত এবং তাপ-চিকিত্সা পাদদেশ প্রাচীর প্যানেল, কোন বিকৃতি.

5) আনওয়াইন্ডিং সেকশনটি দিক সামঞ্জস্যযোগ্য ব্যালেন্সিং রোলার দিয়ে সজ্জিত করে, বেলন নিজেই পুরো ওয়েবের সাথে টাইট টাচ রেখে নিশ্চিত করে।

6) গতিশীল / স্ট্যাটিক ব্যালেন্সিং ট্রান্সমিশন রোলার।

7) উপরের বৃত্তাকার ছুরিগুলি স্ক্রু দ্বারা স্থির করা হয় এবং নীচের বৃত্তাকার ছুরিগুলি অ্যালুমিনিয়াম স্পেসার দ্বারা স্থির করা হয়, কাটার নির্ভুলতা নিশ্চিত করা যেতে পারে।

8) স্বয়ংক্রিয় টাকার পুচ্ছকে আটকায়, দ্রুত রিবন্ডিং ট্রিগার করার জন্য সুবিধাজনক।

9) লোড সেল সেন্সর এবং স্বয়ংক্রিয় টেনশন কন্ট্রোলার ধ্রুবক উত্তেজনা নিশ্চিত করে।

10) স্বয়ংক্রিয় মিটার কাউন্টার, যখন প্রিসেট দৈর্ঘ্যে পৌঁছায়, মেশিন স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়।

11) কলা রোলার দিয়ে ওভারল্যাপিং সমস্যা এড়ানো যেতে পারে।

12) জরুরী সুইচ দিয়ে সজ্জিত.

13) ওয়েব গাইডিংয়ের জন্য সিসিডি ডিজিটাল ক্যামেরা সেন্সর বা ফটোসেল।

2.প্রধান পরামিতি:

মাল্টিফাংশন স্লিটিং এবং রিওয়াইন্ডিং মেশিন কীভাবে কাজ করে?

1. আনওয়াইন্ডিং

আনওয়াইন্ডিং স্টেজে একটি আনওয়াইন্ড স্ট্যান্ড থাকে যার উপর পেপারের প্যারেন্ট রোল লোড এবং সুরক্ষিত থাকে।

স্ট্যান্ডটি তার কেন্দ্রীয় অক্ষের রোলটিকে ধরে রাখে এবং এটি ঘোরানোর অনুমতি দেয়।

আমাদের কাগজের হেভি-ডিউটি ​​লোডিং মেশিনে জাম্বো পেপার রোলটিকে ধরে রাখার জন্য ক্ল্যাম্পিং মেকানিজম রয়েছে।

2. স্লিটিং

স্লিটার হেডটি ঘোরানো গোলাকার ডিস্ক কাটার বা রেজারগুলির একটি সিরিজ দিয়ে তৈরি এবং এটি ওয়েব কাটার কাজ করে।

কাঙ্খিত স্লিট প্রস্থ ম্যানুয়ালি বা স্বয়ংক্রিয়ভাবে সেট করা হয় মেশিনের ধরণের উপর নির্ভর করে স্লিটার হেডের ছুরিগুলির অবস্থান পরিবর্তন করে।

বৃত্তাকার ডিস্ক কাটারগুলি ঘূর্ণায়মান ডিস্ক বা স্ট্যাটিক হতে পারে।

বায়ুসংক্রান্ত কাটার প্রকার আপনার নির্দিষ্টকরণের উপর নির্ভর করে।বৃত্তাকার ডিস্কের সিরিজ কাগজের ওয়েবটিকে পছন্দসই আকারে কেটে দেয়।

কাটিং পদ্ধতি হল শিয়ার কাটিং।একটি নীচের-স্থাপিত বৃত্তাকার ডিস্ক কাটারগুলি একটি উপরের বৃত্তাকার ডিস্ক কাটার দিয়ে কাজ করে।তারা একসাথে কাজ করে এবং কাঁচির মতো কাটা তৈরি করে।এটি খুব উচ্চ মানের খুব পরিষ্কার কাট উত্পাদন করে।

এটি গুরুত্বপূর্ণ যে আপনি নিশ্চিত করুন যে গোল ডিস্ক কাটারগুলি সর্বদা ভালভাবে সেট এবং সারিবদ্ধ থাকে।এটি অসম কাটা এড়াতে হয়.ভোঁতা বৃত্তাকার ডিস্ক কাটারগুলিও অসম প্রান্তের দিকে পরিচালিত করবে।

3. রিওয়াইন্ডিং

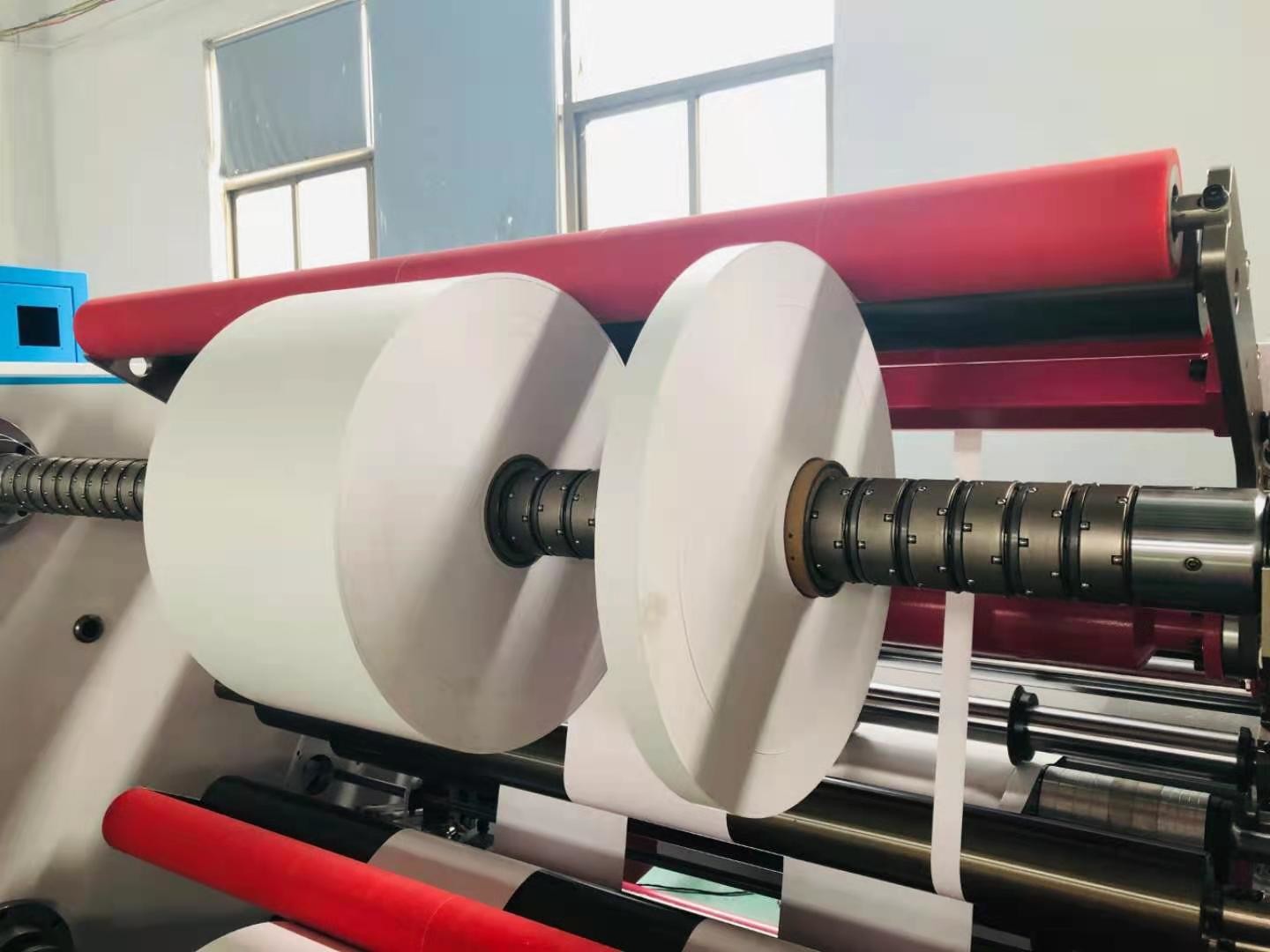

কাঙ্খিত ফুটেজ বা ব্যাস পর্যন্ত রিওয়াইন্ড স্ট্যান্ডের ছোট কোরগুলিতে স্লিটগুলি রিওয়াউন্ড করা হয়।

এটি স্লিটার হেড থেকে ঘটে।বিভিন্ন কারণ একটি প্রদত্ত অবস্থার অধীনে ব্যবহার করা ওয়াইন্ডারের ধরন নির্ধারণ করে।

স্লিটার হেডের পরে থাকা রোলারগুলি চেরা অংশগুলিকে আলাদা রাখে।এটি যখন তারা উইন্ডিংয়ে প্রবেশ করে এবং শীটটিকে সামনে এবং পিছনে বুনতে বাধা দেয়।এটি রোল সেটের সংলগ্ন রোলের মধ্যে ঘটে।

ভারী-শুল্ক আনলোডিং মেশিনটি একটি স্বয়ংক্রিয় জলবাহী জাম্বো রোল লোডিং র্যাক দিয়ে সজ্জিত।লোডিং ক্ষমতা 3 টন পর্যন্ত।

হেভি-ডিউটি ​​মেশিনে ইনস্টল করা এজ পজিশন কন্ট্রোলারটি ওয়েব উপাদানটিকে স্লিটিং অংশে সুন্দরভাবে গাইড করতে সহায়তা করে।
