পিওএস থার্মাল পেপার স্লিটিং এবং রিওয়াইন্ডিং মেশিন 1400 মিমি অনলাইন প্রোডাকশন লাইন
ECOO-T1400FA
EcooGraphix T-1400FA বিভিন্ন আল্ট্রা-লার্জ টাইপ কয়েলড উপাদান, যেমন প্লাস্টিক ফিল্ম (পিভিসি, ওপিপি, পিইটি, সিপিপি), কাগজ, গ্লাস পেপার, অ্যালুমিনিয়াম-ফয়েল পেপার, অ্যালুমিনিয়াম ফয়েল, আঠালো স্টিকার, অ বোনা কাপড়, এবং অন্যান্য coiled উপকরণ slitting এবং rewinding।
ঘ। বৈশিষ্ট্য
1) সিমেন্স পিএলসি নিয়ন্ত্রণ ব্যবস্থা এবং টাচ স্ক্রিন, সমস্ত পরামিতি মনিটরে প্রদর্শিত হয়।শুধু সেট রোল ব্যাস, উপাদান বেধ, প্রাথমিক টান, মেশিন স্বয়ংক্রিয়ভাবে চলে।
2) খাদহীন জলবাহী লোডিং সিস্টেম, সর্বোচ্চলোড ক্ষমতা 3 টন।
3) অনিশ্চিত টান নিয়ন্ত্রণের জন্য 20 কেজি/এম 2 ইলেক্ট্রোম্যাগনেটিক ব্রেক।
4) সিএনসি প্রক্রিয়াকৃত এবং তাপ-চিকিত্সা পাদদেশ প্রাচীর প্যানেল, কোন বিকৃতি।
5) অবাঞ্ছিত বিভাগ দিকনির্দেশনা সামঞ্জস্যপূর্ণ ব্যালেন্সিং রোলার দিয়ে সজ্জিত, রোলার নিজেই পুরো ওয়েবের সাথে শক্ত যোগাযোগ রেখে নিশ্চিত করে।
6) ডায়নামিক / স্ট্যাটিক ব্যালেন্সিং ট্রান্সমিশন রোলার।
7) উপরের বৃত্তাকার ছুরিগুলি স্ক্রু দ্বারা স্থির করা হয় এবং নিম্ন বৃত্তাকার ছুরিগুলি অ্যালুমিনিয়াম স্পেসার দ্বারা স্থির করা হয়, কাটার নির্ভুলতা নিশ্চিত করা যায়।
8) স্বয়ংক্রিয় টাকার লেজটি টুকরো করে, দ্রুত রিওয়াইন্ডিংয়ের জন্য সুবিধাজনক।
9) লোড সেল সেন্সর এবং স্বয়ংক্রিয় টেনশন কন্ট্রোলার ধ্রুব টান নিশ্চিত করে।
10) স্বয়ংক্রিয় মিটার কাউন্টার, যখন প্রিসেট দৈর্ঘ্যে পৌঁছায়, মেশিন স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়।
11) কলা বেলন দিয়ে ওভারল্যাপিং সমস্যা এড়ানো যেতে পারে।
12) জরুরী সুইচ দিয়ে সজ্জিত।
13) ওয়েব গাইডিংয়ের জন্য সিসিডি ডিজিটাল ক্যামেরা সেন্সর বা ফোটোসেল।
2।প্রধান পরামিতি:
| মডেল |
Ecoo-1400FA |
| সর্বোচ্চপ্যারেন্ট ওয়েব প্রস্থ |
1400 মিমি |
| সর্বোচ্চপ্যারেন্ট ওয়েব ব্যাস |
1200 মিমি |
| সর্বোচ্চরিওয়াইন্ডিং ব্যাস |
300 মিমি |
| ন্যূনতমস্লিট প্রস্থ |
15 মিমি |
| সর্বোচ্চমেশিনের গতি |
300 মি/মিনিট |
| টর্ক |
100Nm |
| অবাঞ্ছিত প্রকার |
3 ”বায়ু প্রসারিত খাদ |
| রিওয়াইন্ডিং খাদ |
0.5 ", 1" পাওয়া যায় (অথবা আপনার অনুরোধ হিসাবে) |
| ক্ষমতা |
20KW |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ |
3 ফেজ, 380V, 50Hz |
| ওজন |
4000 কেজি |
| মাত্রা |
5500*2200*1880 মিমি |
| আবেদন উপাদান |
|
ফ্যাক্স পেপার, ক্যাশ রেজিস্টার পেপার, এটিএম পেপার, মেডিকেল সহ সব ধরনের থার্মাল পেপার
রেকর্ড কাগজ, স্ব আঠালো ট্রেডমার্ক, ছায়াছবি ইত্যাদি।
|
| অবাঞ্ছিত বিভাগ |
|
Ø হাইড্রোলিক শাফটলেস আনভিন্ডার 3 "6" কোর ঠিক করতে যা উপাদান লোড করা আরও সহজ
Tai তাইওয়ান থেকে ইলেক্ট্রোম্যাগনেটিক ব্রেক
- সম্পূর্ণ স্বয়ংক্রিয় টেনশন কন্ট্রোলার
- এর একটি সেট ফোটোসেল নির্ভুলতা ট্র্যাক করার জন্য
|

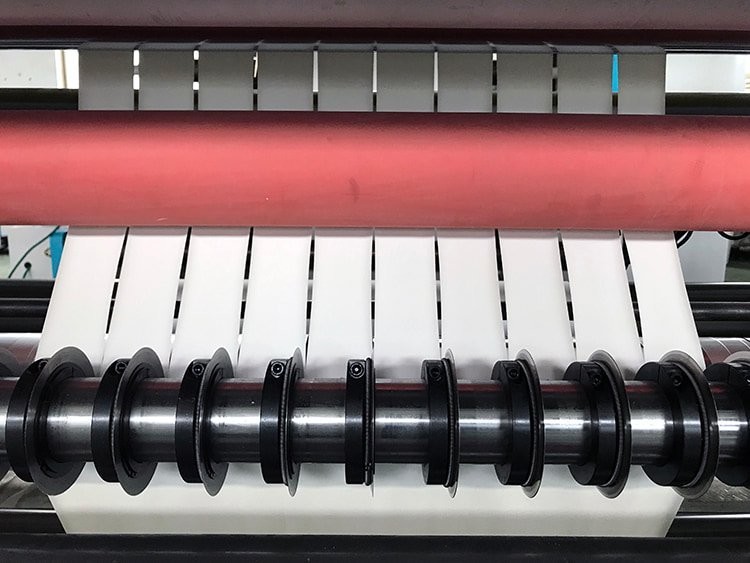

| Slitting বিভাগ |
|
Ø ডিস্ক কর্তনকারী
Adj নিয়মিত এবং অস্থাবর ব্লেড বেস সঙ্গে কর্তনকারী।
- মিটার কাউন্টার
- কলা রোলার যা সম্পূর্ণভাবে ওভারল্যাপিং সমস্যা এড়াতে পারে।
|
| রিওয়াইন্ডিং বিভাগ |
|
Ø 0.5 ", 1" বা আপনার অনুরোধ হিসাবে
Ø সারফেস রিওয়াইন্ডিং প্রযুক্তি, এটি রিবন্ডিং রোল টিপতে উল্লম্ব পদ্ধতি অবলম্বন করে
Tai তাইওয়ান থেকে ইলেক্ট্রোম্যাগনেটিক ক্লাচ
- সারফেস রিওয়াইন্ডিং প্রযুক্তি
- স্বয়ংক্রিয় কাটিয়া এবং gluing ইউনিট
|
| নিয়ন্ত্রণ বিভাগ |
|
Ø জার্মানি থেকে সিমেন্স পিএলসি এবং এইচএমআই
Ø সমস্ত পরামিতি মনিটরে প্রদর্শিত হয়
- কম ভোল্টেজের বৈদ্যুতিক যন্ত্রপাতি সবই স্নাইডার থেকে
|
| ছাঁটাই করা বর্জ্য |
|
এটি গ্রহণ করে বায়ু হাপর বর্জ্য পদার্থ উড়িয়ে দেওয়ার জন্য, বায়ু ব্লোয়ার শক্তি 0.75 কিলোওয়াট।
- এয়ার ব্লোয়ার পাইপ বেশি পরিধান-প্রতিরোধী।
|
| চ্ছিক |
- চেরা যন্ত্রের জন্য নিরাপত্তা রক্ষী।
- মেশিনের corner কোণে জরুরী সুইচ।
- মোড়ানো লাইন
|
| অবাঞ্ছিত বিভাগ |
-3 ”(76 মিমি) বায়ু প্রসারিত রিওয়াইন্ডিং শ্যাফ্ট
- হাইড্রোলিক স্বয়ংক্রিয় লিফট-আপ লোডিং সিস্টেম
-অতিস্বনক সংশোধন খুব উচ্চ নির্ভুলতা পেতে
তাইওয়ান থেকে ইলেক্ট্রোম্যাগনেটিক ব্রেক
-সম্পূর্ণ স্বয়ংক্রিয় টেনশন কন্ট্রোলার
-ব্যালেন্স রোলার যা উপাদান টাইটনেস সামঞ্জস্য করতে ব্যবহৃত হয়
|
| Slitting বিভাগ |
-রেজার কাটার বা ডিস্ক কাটারের পছন্দ
-ডিস্ক কাটার অ্যাসেম্বলি ক্যাম সেলফ-লকিং গ্রহণ করে
-সামঞ্জস্যযোগ্য এবং চলমান ব্লেড বেস দিয়ে কাটার।
-মিটার কাউন্টার
-এনআইপি রোলার যা প্রধান মোটর দ্বারা নিয়ন্ত্রক।
|
| রিওয়াইন্ডিং বিভাগ |
-3 ”বায়ু প্রসারিত রিওয়াইন্ডিং শ্যাফট
-কেন্দ্র রিওয়াইন্ডিং প্রযুক্তি
- চাপ বাহু
-তাইওয়ান থেকে ইলেক্ট্রোম্যাগনেটিক ক্লাচ
|
| নিয়ন্ত্রণ বিভাগ |
-নতুনত্ব পিএলসি এবং এইচএমআই
-সমস্ত পরামিতি মনিটরে প্রদর্শিত হয়
-স্নাইডার থেকে কম ভোল্টেজ বৈদ্যুতিক যন্ত্রপাতি
|
| ছাঁটা বর্জ্য প্রান্ত |
বহিষ্কৃত টিউব সঙ্গে বর্জ্য ব্লোয়ার এজ |
| চ্ছিক |
-6 '' এবং 12 "অবাধ শ্যাফ্ট
-শাফ্টলেস টাইপ আনওয়াইন্ডিং স্ট্যান্ড।
-রিওয়াইন্ডিং জন্য ঘর্ষণ ডিফারেনশিয়াল খাদ।
-আল্ট্রাসোনিক টাইপ এজ পজিশন কন্ট্রোল (ইপিসি)
-স্লিটিং ডিভাইসের জন্য নিরাপত্তারক্ষী।
-মেশিনের corner কোণে জরুরী সুইচ।
|
