সার্ভো প্রিসিশন হাই স্পিড শিট কাটার পেপার প্রসেসিং মেশিন
সার্ভো প্রিসিশন হাই স্পিড শীট কাটার
মডেল
ইকো এইচএসসি-১৪০০
কাটিং প্রকার
উপরের ছুরিটি পারস্পরিকভাবে কাটে এবং নিচের ছুরিটি স্থির থাকে।
কাগজের প্রযোজ্য পরিসর
50-550g
সর্বোচ্চ কাগজের রোল ব্যাস
1800mm
সর্বোচ্চ কাগজ কাটার প্রস্থ
1400mm
কাটিং দৈর্ঘ্যের পরিসর
400-1450mm
কাটিং শীটের সংখ্যা
2 শীট
কাটিং নির্ভুলতা
কাটিং দৈর্ঘ্য 1000mm
সর্বোচ্চ কাটিং গতি
400cuts/min
সর্বোচ্চ কাটিং মিটার গতি
300m/min
সর্বোচ্চ কাগজ স্ট্যাকিং উচ্চতা
1500mm
বায়ু চাপ উৎস প্রয়োজন
0.8Mpa
নকশা শক্তি
380V, 28kw, 3Phase, 50Hz
মোট ওজন
13000kg রেফারেন্স
12000*4300*2400mm
সার্ভো প্রিসিশন হাই স্পিড শীট কাটার | |
মডেল | ইকো এইচএসসি-১৪০০ |
কাটিং প্রকার | উপরের ছুরিটি পারস্পরিকভাবে কাটে এবং নিচের ছুরিটি স্থির থাকে। |
কাগজের প্রযোজ্য পরিসর | 50-550g |
সর্বোচ্চ কাগজের রোল ব্যাস | 1800mm |
সর্বোচ্চ কাগজ কাটার প্রস্থ | 1400mm |
কাটিং দৈর্ঘ্যের পরিসর | 400-1450mm |
কাটিং শীটের সংখ্যা | 2 শীট |
কাটিং নির্ভুলতা | কাটিং দৈর্ঘ্য < 1000mm: ± 0.3mm ± 0.05% কাটিং কাগজের দৈর্ঘ্যের জন্য > 1000mm |
সর্বোচ্চ কাটিং গতি | 400cuts/min |
সর্বোচ্চ কাটিং মিটার গতি | 300m/min |
সর্বোচ্চ কাগজ স্ট্যাকিং উচ্চতা | 1500mm |
বায়ু চাপ উৎস প্রয়োজন | 0.8Mpa |
নকশা শক্তি | 380V, 28kw, 3Phase, 50Hz |
মোট ওজন | 13000kg রেফারেন্স |
জার্মানি সিমেন্স পিএলসি নিয়ন্ত্রণ, জার্মানি সিওএসওয়াইএস আনুপাতিক ভালভ, এডব্লিউ20-02বিজি এয়ার ফিল্টার নিয়ন্ত্রণ, ডিবিকে250.2 ব্রেক | 12000*4300*2400mm |
স্লিটিং ছুরি ট্রিম এবং মধ্য স্লিটিং এর জন্য তিন সেট স্লিটিং ছুরি ব্যবহার করা হয়। জার্মানি সিমেন্স পিএলসি নিয়ন্ত্রণ, জার্মানি সিওএসওয়াইএস আনুপাতিক ভালভ, এডব্লিউ20-02বিজি এয়ার ফিল্টার নিয়ন্ত্রণ, ডিবিকে250.2 ব্রেক
|
জার্মানি সিমেন্স পিএলসি নিয়ন্ত্রণ, জার্মানি সিওএসওয়াইএস আনুপাতিক ভালভ, এডব্লিউ20-02বিজি এয়ার ফিল্টার নিয়ন্ত্রণ, ডিবিকে250.2 ব্রেক |
কাটিং ইউনিট ব্রিটিশ কাটার পদ্ধতি লোড কমাতে এবং কাটার জীবন বাড়ানোর জন্য শব্দ কমাতে ছুরিতে। ইস্পাত ঢালাইয়ের জন্য ছুরি রোলার বডি নির্ভুলতা মেশিনিং দিয়েছে, এবং গতিশীল ব্যালেন্স সমন্বয়, কার্যকরভাবে উচ্চ গতির অপারেশনের কম্পন এবং শব্দ হ্রাস করে। নিচের ছুরি: কাস্ট আয়রন দিয়ে ছুরি ব্লক ইন্টিগ্রালি ঢালাই, নির্ভুলতা মেশিনিং, ভাল স্থিতিশীলতা। পেছনের কাটার: বিশেষ ইস্পাত নির্ভুলতা ছুরি প্রক্রিয়াকরণ, দীর্ঘ জীবন ব্লেড সহজে নিয়মিত। জার্মানি সিমেন্স পিএলসি নিয়ন্ত্রণ, জার্মানি সিওএসওয়াইএস আনুপাতিক ভালভ, এডব্লিউ20-02বিজি এয়ার ফিল্টার নিয়ন্ত্রণ, ডিবিকে250.2 ব্রেক
|
জার্মানি সিমেন্স পিএলসি নিয়ন্ত্রণ, জার্মানি সিওএসওয়াইএস আনুপাতিক ভালভ, এডব্লিউ20-02বিজি এয়ার ফিল্টার নিয়ন্ত্রণ, ডিবিকে250.2 ব্রেক |
ইলেকট্রনিক কন্ট্রোল (ইয়াসকাওয়া সার্ভো এবং সিমেন্স পিএলসি) টিপিসি7062কেএস এবং ইয়াসকাওয়া প্রসেসর যোগাযোগ, প্রধানত ডেটা ইনপুট সরঞ্জাম অপারেটিং স্ট্যাটাস মনিটরিং, এবং সিস্টেম ব্যর্থতা অ্যালার্ম ইঙ্গিত উৎপাদনে ব্যবহৃত হয়। ঘূর্ণায়মান সিরিজ ইয়াসকাওয়া জাপান কোম্পানি ইয়াসকাওয়া আই কুইক ড্রাইভ চালায়, ম্যান-মেশিন ইন্টারফেস ইনপুট প্যারামিটারগুলির উত্পাদনের উপর ভিত্তি করে প্রকৃত গতি ট্র্যাকশন রোলার এনকোডার প্রতিক্রিয়া এবং সঠিক পজিশনিং। জার্মানি সিমেন্স পিএলসি নিয়ন্ত্রণ, জার্মানি সিওএসওয়াইএস আনুপাতিক ভালভ, এডব্লিউ20-02বিজি এয়ার ফিল্টার নিয়ন্ত্রণ, ডিবিকে250.2 ব্রেক
|
জার্মানি সিমেন্স পিএলসি নিয়ন্ত্রণ, জার্মানি সিওএসওয়াইএস আনুপাতিক ভালভ, এডব্লিউ20-02বিজি এয়ার ফিল্টার নিয়ন্ত্রণ, ডিবিকে250.2 ব্রেক |
কার্লি ডিভাইস কার্লি ডিভাইস হল কাগজ রোলের স্থিতিশীলতার জন্য স্লিটিং ডিভাইসের আগে কাগজ রোল কার্ল বা ভাঁজ ডিভাইস দূর করতে। কাগজ রোল প্রথমে (রোল প্রান্তের দিকে) উপাদানগুলির মধ্য দিয়ে ডিকনভোলিউশন ডিভাইসে যায়, রোলারগুলি গাইড রোল। জার্মানি সিমেন্স পিএলসি নিয়ন্ত্রণ, জার্মানি সিওএসওয়াইএস আনুপাতিক ভালভ, এডব্লিউ20-02বিজি এয়ার ফিল্টার নিয়ন্ত্রণ, ডিবিকে250.2 ব্রেক
|
জার্মানি সিমেন্স পিএলসি নিয়ন্ত্রণ, জার্মানি সিওএসওয়াইএস আনুপাতিক ভালভ, এডব্লিউ20-02বিজি এয়ার ফিল্টার নিয়ন্ত্রণ, ডিবিকে250.2 ব্রেক |
নতুন অ্যান্টি কার্ভেচার ডিভাইস কাগজকে আরও সমতল করতে এবং কাগজের রোল স্থিতিশীলতা আরও সহায়ক করতে রোলের কার্ল কার্যকরভাবে সরান। জার্মানি সিমেন্স পিএলসি নিয়ন্ত্রণ, জার্মানি সিওএসওয়াইএস আনুপাতিক ভালভ, এডব্লিউ20-02বিজি এয়ার ফিল্টার নিয়ন্ত্রণ, ডিবিকে250.2 ব্রেক
|
জার্মানি সিমেন্স পিএলসি নিয়ন্ত্রণ, জার্মানি সিওএসওয়াইএস আনুপাতিক ভালভ, এডব্লিউ20-02বিজি এয়ার ফিল্টার নিয়ন্ত্রণ, ডিবিকে250.2 ব্রেক |
জার্মানি সিমেন্স পিএলসি নিয়ন্ত্রণ, জার্মানি সিওএসওয়াইএস আনুপাতিক ভালভ, এডব্লিউ20-02বিজি এয়ার ফিল্টার নিয়ন্ত্রণ, ডিবিকে250.2 ব্রেক
আনওয়াইন্ডেড স্ট্যান্ড
প্রকার: কাগজের কোর 3"6"12" রোল র্যাকের জন্য ডাবল আর্ম টাইপ2টি আনওয়াইন্ড পিক-আপ টাইপ মেশিনের পিছনে অবস্থিত যা কাঠামোগতভাবে প্রায় 1500 কেজি ওজনের রিল ধরে রাখতে সক্ষম। উপরের এবং নিচের নড়াচড়া সবই হাইড্রোলিক এবং সোলেনয়েড ভালভ নিয়ন্ত্রণকারী সিলেক্টর দ্বারা সরাসরি কনসোল থেকে নিয়ন্ত্রিত হয়। কাগজ আর্ম নিয়ন্ত্রণ করতে তেল চাপ আগে এবং পরে বন্ধ এবং সরানোর এবং উত্তোলন। উত্তোলন আন্দোলন স্থিতিশীল এবং দ্রুত, আরো সহজ এবং সুবিধাজনক অপারেশন করতে সক্ষম। জার্মানি সিমেন্স পিএলসি নিয়ন্ত্রণ, জার্মানি সিওএসওয়াইএস আনুপাতিক ভালভ, এডব্লিউ20-02বিজি এয়ার ফিল্টার নিয়ন্ত্রণ, ডিবিকে250.2 ব্রেক
|
জার্মানি সিমেন্স পিএলসি নিয়ন্ত্রণ, জার্মানি সিওএসওয়াইএস আনুপাতিক ভালভ, এডব্লিউ20-02বিজি এয়ার ফিল্টার নিয়ন্ত্রণ, ডিবিকে250.2 ব্রেক |
জগার দ্বারা পরিবাহক এবং কাগজ সংগ্রহ ব্যবস্থা মাল্টি-পর্যায়ের সাথে পরিবাহক সিস্টেম: উচ্চ গতি থেকে কম গতিতে। প্রথমে কাটা কাগজ দ্রুত আলাদা করতে, এবং তারপর কাগজ ওভারল্যাপ করতে, তারপর কাগজ সংগ্রহ এবং স্তূপ করতে। কাগজ সেটগুলি স্ট্যাক করা উত্তোলন করুন, কাগজ স্ট্যাকটি একটি উল্লেখযোগ্য উচ্চতায়, যা স্বয়ংক্রিয়ভাবে ফেলে দেওয়া হয়। স্ট্যাকার টেবিলে তিনটি দিক ঝাঁকুনি ফিনিশিং ফাংশন রয়েছে, কাগজের মোটর চালানোর দিক, কাগজ, উভয় পাশে উচ্চ-মানের মোটর জগার দ্বারা কাগজের প্রশস্ততা ম্যানুয়ালি সামঞ্জস্য করতে অপারেশনের সরলতা এবং নিরাপত্তা উন্নত করতে।
জার্মানি সিমেন্স পিএলসি নিয়ন্ত্রণ, জার্মানি সিওএসওয়াইএস আনুপাতিক ভালভ, এডব্লিউ20-02বিজি এয়ার ফিল্টার নিয়ন্ত্রণ, ডিবিকে250.2 ব্রেক
|
জার্মানি সিমেন্স পিএলসি নিয়ন্ত্রণ, জার্মানি সিওএসওয়াইএস আনুপাতিক ভালভ, এডব্লিউ20-02বিজি এয়ার ফিল্টার নিয়ন্ত্রণ, ডিবিকে250.2 ব্রেক |
বর্গক্ষেত্র সমন্বয় সিস্টেম (কাগজের জন্য অটো প্রিস্মাটিক সমন্বয় সিস্টেম) কাগজের বর্গক্ষেত্র সামঞ্জস্য করুন, আমাদের প্রকৌশলী একবার এটি ঠিক করবেন এবং অপারেটরকে পুনরায় সমন্বয় করার দরকার নেই। জার্মানি সিমেন্স পিএলসি নিয়ন্ত্রণ, জার্মানি সিওএসওয়াইএস আনুপাতিক ভালভ, এডব্লিউ20-02বিজি এয়ার ফিল্টার নিয়ন্ত্রণ, ডিবিকে250.2 ব্রেক
|
জার্মানি সিমেন্স পিএলসি নিয়ন্ত্রণ, জার্মানি সিওএসওয়াইএস আনুপাতিক ভালভ, এডব্লিউ20-02বিজি এয়ার ফিল্টার নিয়ন্ত্রণ, ডিবিকে250.2 ব্রেক |

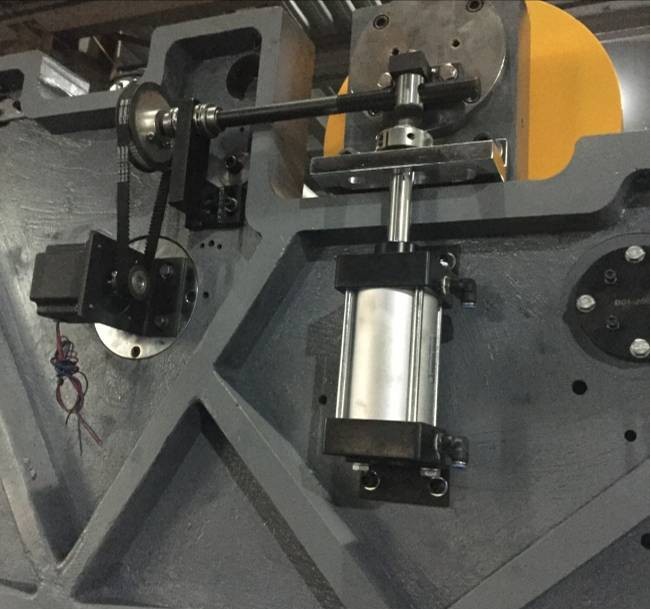

স্বয়ংক্রিয়ভাবে কোণ সামঞ্জস্য করুন (কাগজ সারিবদ্ধকরণ সিস্টেম) কাটা নির্ভুলতা স্ক্রু সমন্বয় দৈর্ঘ্য দ্বারা স্টেপার মোটরের নির্ভুলতা ছুরি গ্রুপের প্রবণতা নিয়ন্ত্রণ করে, কাটা শিয়ারের প্রান্তের সরাসরি কোণ কার্যকরভাবে নিশ্চিত করতে, ম্যানুয়ালি ত্রুটির হারের কোণ সামঞ্জস্য করার সময় এবং সমন্বয় হ্রাস করে। জার্মানি সিমেন্স পিএলসি নিয়ন্ত্রণ, জার্মানি সিওএসওয়াইএস আনুপাতিক ভালভ, এডব্লিউ20-02বিজি এয়ার ফিল্টার নিয়ন্ত্রণ, ডিবিকে250.2 ব্রেক
|
জার্মানি সিমেন্স পিএলসি নিয়ন্ত্রণ, জার্মানি সিওএসওয়াইএস আনুপাতিক ভালভ, এডব্লিউ20-02বিজি এয়ার ফিল্টার নিয়ন্ত্রণ, ডিবিকে250.2 ব্রেক |
জার্মানি সিমেন্স পিএলসি নিয়ন্ত্রণ, জার্মানি সিওএসওয়াইএস আনুপাতিক ভালভ, এডব্লিউ20-02বিজি এয়ার ফিল্টার নিয়ন্ত্রণ, ডিবিকে250.2 ব্রেক
স্বয়ংক্রিয় কাগজ জ্যাম স্টপ
যদি পরিবাহকের কোনো কাগজ জ্যাম হয় তবে সিস্টেমে সংকেত দেওয়ার জন্য সেন্সর আছে এবং কাগজ বাঁচানোর জন্য মেশিনটি অবিলম্বে বন্ধ হয়ে যাবে। জার্মানি সিমেন্স পিএলসি নিয়ন্ত্রণ, জার্মানি সিওএসওয়াইএস আনুপাতিক ভালভ, এডব্লিউ20-02বিজি এয়ার ফিল্টার নিয়ন্ত্রণ, ডিবিকে250.2 ব্রেক
|
জার্মানি সিমেন্স পিএলসি নিয়ন্ত্রণ, জার্মানি সিওএসওয়াইএস আনুপাতিক ভালভ, এডব্লিউ20-02বিজি এয়ার ফিল্টার নিয়ন্ত্রণ, ডিবিকে250.2 ব্রেক |
স্বয়ংক্রিয় চিহ্নিতকরণ মেশিন চিহ্নিত করার পরে সঠিক গণনার সাথে, অপারেটরদের শুধুমাত্র ম্যান-মেশিন ইন্টারফেসে ইনপুট করতে হবে কাগজের সংখ্যার পরে, সেটিংস অনুযায়ী কাগজের পরিমাণ চিহ্নিত করতে পারে। জার্মানি সিমেন্স পিএলসি নিয়ন্ত্রণ, জার্মানি সিওএসওয়াইএস আনুপাতিক ভালভ, এডব্লিউ20-02বিজি এয়ার ফিল্টার নিয়ন্ত্রণ, ডিবিকে250.2 ব্রেক
|
জার্মানি সিমেন্স পিএলসি নিয়ন্ত্রণ, জার্মানি সিওএসওয়াইএস আনুপাতিক ভালভ, এডব্লিউ20-02বিজি এয়ার ফিল্টার নিয়ন্ত্রণ, ডিবিকে250.2 ব্রেক | কনফিগারেশন | প্রকার | |
নোট | 1 | কাগজ কাটার ছুরি | সিমেন্স |
জার্মানি | 2 | বিয়ারিং | FAG/NSK |
জার্মানি/জাপান | 3 | ভাইব্রেটর | K20 |
চীন | 4 | পিএলসি | সিমেন্স |
জার্মানি | 5 | সীমা সুইচ | স্নাইডার/আরএক্সএম4এলবি2বিডি |
ফ্রান্স | 6 | নিয়ন্ত্রক | ইনোভেন্স |
চীন | 7 | রিলে | স্নাইডার/আরএক্সএম4এলবি2বিডি |
ফ্রান্স | 8 | সার্ভো মোটর | ইয়াসকাওয়া |
জাপান | 9 | ফ্রিকোয়েন্সি ট্রান্সফরমার | ইনোভেন্স |
চীন | 10 | সার্ভো মোটর | ইয়াসকাওয়া |
জাপান | 11 | এনকোডার | নেমিকন এইচইএস-25-2এমডি |
জাপান | 12 | এসি কন্টাক্টর | ইটন |
মার্কিন যুক্তরাষ্ট্র | 13 | সুইচ পাওয়ার সাপ্লাই | আরাইজ |
তাইওয়ান | 14 | ওয়েব গাইড | আরাইজ |
তাইওয়ান | 15 | স্ক্রিন | সিমেন্স |
জার্মানি | 16 | এসি কন্টাক্টর | ইটন |
মার্কিন যুক্তরাষ্ট্র | 17 | পরিবাহক বেল্ট | রাপ্পলন |
সুইডেন | 18 | স্বয়ংক্রিয় টেনশন সিস্টেম | জার্মানি সিমেন্স পিএলসি নিয়ন্ত্রণ, জার্মানি সিওএসওয়াইএস আনুপাতিক ভালভ, এডব্লিউ20-02বিজি এয়ার ফিল্টার নিয়ন্ত্রণ, ডিবিকে250.2 ব্রেক |
মন্তব্য তালিকা: (বিনামূল্যে খুচরা যন্ত্রাংশ) | যন্ত্রাংশের নাম |
নং। | টুলবক্স |
1 সেট | বেল্ট |
15 পিসি | সিঙ্ক্রোনাস বেল্ট |
1 পিসি | কাগজ চিহ্নিতকরণ |
40 রোল | ব্রেক প্যাড |
4 পিসি | আপ স্লিটিং ছুরি |
3 পিসি | সিঙ্ক্রোনাস বেল্ট |
1 পিসি | রাবার রিং |
16 পিসি | সিঙ্ক্রোনাস বেল্ট |
1 পিসি | সীমা সুইচ |
2 পিসি | সিঙ্ক্রোনাস বেল্ট |
1 পিসি | সিঙ্ক্রোনাস বেল্ট |
1 পিসি | সিঙ্ক্রোনাস বেল্ট |
1 পিসি | টুলবক্স |
§
