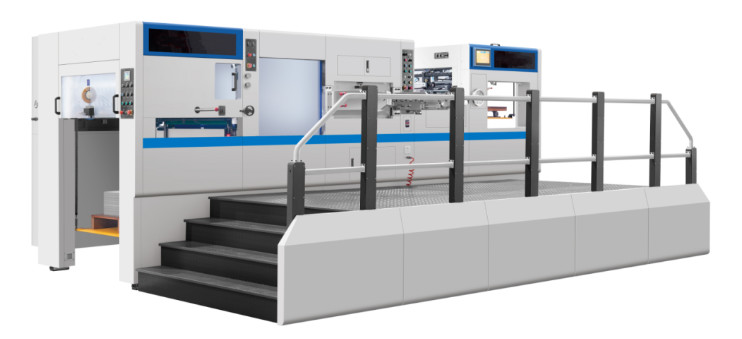

1050 ডাই কাটিং এবং ক্রিজিং মেশিন 7500 শীট প্রতি ঘন্টা
(মডেল: Ecoo-1050)
পণ্যের বর্ণনা
>> আবেদন:
Ecoo-1050 স্বয়ংক্রিয় প্লেটেন ডাই কাটিং মেশিন ডাই কাটার জন্য ব্যবহৃত হয়বিভিন্ন কাগজ, পেপারবোর্ড, ঢেউতোলা বোর্ড, প্লাস্টিকের শীট (যেমন পিভিসি, পিপি),এর ফাংশন সহডাই কাটিং, ক্রিজিং এবং এমবসিং.সর্বশেষ নতুন কাঠামো ডিজাইনের সাথে, সর্বোচ্চ ডাই কাটিংয়ের গতি 7500 শীট/ঘন্টা হতে পারে।
>>স্পেসিফিকেশন
| মেশিন মডেল |
Ecoo-1050 স্বয়ংক্রিয় ডাই কাটিং মেশিন |
| মেশিন কনফিগারেশন |
ফিডার বিভাগ |
√ |
| প্লেটেন প্রেস অধ্যায় |
√ |
| গরম করার প্লেট |
ঐচ্ছিক |
| স্ট্রিপিং বিভাগ |
ঐচ্ছিক |
| শীট বিতরণ বিভাগ |
√ |
| সর্বোচ্চশীট আকার |
1050×750 মিমি |
| মিন.শীট আকার |
400×370 মিমি |
| সর্বোচ্চডাই-কাটিং সাইজ |
1040×730 মিমি |
| ইনার চেজ সাইজ |
1144×760 মিমি |
| ডাই কাটিং প্লেটের আকার |
1080×738 মিমি |
| গাদা উচ্চতা খাওয়ানো |
1550 মিমি |
| ডেলিভারি পাইল উচ্চতা |
1400 মিমি |
| কাটিং নিয়ম উচ্চতা |
23.8 মিমি |
| কাটিং প্লেট পুরুত্ব |
7 মিমি(5+2 বা 4+3 ঐচ্ছিক) |
| স্টক রেঞ্জ |
পেপারবোর্ড: 0.1 ~ 2 মিমি |
| ঢেউতোলা কাগজ: <4 মিমি |
| প্লাস্টিক শীট: 0.2 ~ 1 মিমি(হিটিং প্লেট ঐচ্ছিক) |
| ডাই-কাটিং সঠিকতা |
≤±0.1 মিমি |
| সর্বোচ্চডাই-কাটিং প্রেসার |
320 টি |
| সর্বোচ্চমেশিনের গতি |
7500 S/H |
| মিন গ্রিপার মার্জিন |
7 মিমি |
| বায়ু সরবরাহ |
0.6-0.7Mpa, 0.36m³/মিনিট |
| পাওয়ার রিকোয়ারমেন্ট |
3 ফেজ 380V 50HZ |
| প্রধান মোটর শক্তি |
11 কিলোওয়াট |
গরম এলাকা শক্তি
(যদি প্লাস্টিক কাটার জন্য, ঐচ্ছিক) |
24 KW (12 হিটিং জোন, প্রতিটি জোন 2kw) |
| মোট শক্তি (হিটিং ছাড়া) |
17.8 কিলোওয়াট |
| মোট মেশিন ওজন |
ইকো-1050 |
16 টি |
| |
Ecoo-1050Q |
17 টি |
সামগ্রিক মাত্রা
L (+ প্রি-স্ট্যাক)×W(+ প্লাটফর্ম)×এইচ |
ইকো-1050 |
4700(+1430)×2100(+1900)×2400 মিমি |
| Ecoo-1050Q |
5600(+1430)×2100(+1900)×2400 মিমি |
>> প্রধানবৈশিষ্ট্য:
নিরাপত্তা, শক্তি সঞ্চয়, দক্ষ
1. সম্পূর্ণ মেশিনের চলমান দ্বারা নিয়ন্ত্রিত হয়PLC কেন্দ্রীভূত নিয়ন্ত্রণ ব্যবস্থাযা স্বয়ংক্রিয়ভাবে কাজের স্থিতি পরীক্ষা করতে পারে এবং অস্বাভাবিক স্থিতি পরীক্ষা করার পাশাপাশি কাজের অবস্থা রেকর্ড করতে পারে।ইউরোপ সেফটি স্ট্যান্ডার্ড অনুযায়ী, আমরা কার্যক্ষমতা এবং নিরাপত্তা নিখুঁত সমন্বয় করতে যুক্তিসঙ্গতভাবে ডিজাইন করি।
2. উন্নত অ্যালার্ম সিস্টেমস্টার্ট আপ অপারেটরকে অনিরাপদ এলাকা ছেড়ে যেতে মনে করিয়ে দেবে।স্বয়ংক্রিয়ভাবে সম্পূর্ণ প্রক্রিয়া সনাক্তকরণ, যদি ত্রুটিপূর্ণ, অ-কাগজ বা কাগজ আটকে থাকে, বায়ুসংক্রান্ত ক্লাচ পৃথক হবে এবং স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে যা কাগজের অপচয় কমায়, কর্মীদের এবং সরঞ্জামগুলিকে রক্ষা করে।
3.পৃপুনরায় প্যাক করা ডিভাইস এবং কাগজ খাওয়ানো এবং ডেলিভারি নন-স্টপ ডিভাইসস্ট্যাকিংয়ের সময় হ্রাস করুন, মেশিনের দক্ষতা উন্নত করুন এবং আপনার আয় বাড়ান।
4. নির্বাচিত ইউরোপীয়, জাপানি, তাইওয়ানের বৈদ্যুতিক এবং বায়ুসংক্রান্ত উপাদানগুলি মেশিনের স্থায়িত্ব উন্নত করে এবং নির্জীবতার ফ্রিকোয়েন্সি হ্রাস করে।
5. মেইনফ্রেম এবং বেস উচ্চ শক্তির গোলাকার গ্রাফাইট আয়রন QT500-7 গ্রহণ করে যা সংখ্যাসূচক নিয়ন্ত্রণ কেন্দ্র দ্বারা সঠিকভাবে প্রক্রিয়া করা হয়, 200T বড় চাপ বহন করার সময় মেশিনটি দীর্ঘ সময়ের মধ্যে স্থিরভাবে চালানোর গ্যারান্টি দেয়।প্ল্যাটেন প্রেস মেশিনের কোর যেমন ক্র্যাঙ্কশ্যাফ্ট, ওয়ার্ম গিয়ার এবং আরও অনেক কিছু আমদানি করা উচ্চ-শ্রেণীর অ্যালয় স্টিল, যা দীর্ঘ কর্মজীবনের সাথে নিভে যাওয়া এবং উচ্চ তাপমাত্রা টেম্পারিং দ্বারা প্রক্রিয়া করা হয়।
6. মূল অংশগুলির জন্য তৈলাক্তকরণ সিস্টেম তেল চাপের জন্য ডিসপ্লে ডিভাইস এবং তেল এবং বাতাসের অপর্যাপ্ত চাপের জন্য বিপদজনক ডিভাইস দিয়ে সজ্জিত।
7. দীর্ঘমেয়াদী এবং সম্পূর্ণ প্রযুক্তিগত প্রশিক্ষণের পাশাপাশি এক বছরের জন্য প্রম্পট বিনামূল্যে রক্ষণাবেক্ষণ সরবরাহ করুন, গ্যারান্টি যে আমাদের ক্লায়েন্টরা আমাদের সরঞ্জামগুলির উত্পাদন প্রযুক্তি সম্পূর্ণরূপে আয়ত্ত করতে পারে।আমাদের মেশিনটি নিখুঁত নকশা, সঠিক ইনস্টলেশন, উচ্চ স্থিতিশীলতা, উচ্চ নিরাপত্তা, কম শব্দ সহ।
>> স্ট্যান্ডার্ড কনফিগারেশন
1. কাগজ খাওয়ানো বিভাগ: ফিডার এবং পরিবাহক টেবিল
1. ফিডারের ওয়াল প্লেট ঢালাই লোহা দিয়ে তৈরি, যা উচ্চ গতিতে চলার সময় আরও স্থিতিশীল।
2.নির্ভুলতা চইডার মাথা(বেকার ভ্যাকুয়াম পাম্প) ডাবল সাইড ব্লোয়ার সহ: পেপারবোর্ড এবং ঢেউতোলা বোর্ড উভয়ের জন্য উপযুক্ত।এটিতে 4 টি সাকশন অগ্রভাগ 4 ফিড অগ্রভাগ রয়েছে এবং অগ্রভাগের কোণ এবং উচ্চতা কাগজের বিভিন্ন আকারের সাথে সামঞ্জস্য করা যেতে পারে।
3. ফিডার হেড (সামনে/পেছন দিকে) পাইল সারিবদ্ধকরণ (বাম/ডান) মোটর দ্বারা সামঞ্জস্য করা যেতে পারে, আপনাকে সামঞ্জস্য করতে বোতাম টিপুতে হবে।
4. ইলেক্ট্রা-মেকানিক্যালডবল-শীট ডিটেক্টর,
5.ঢালটাইপপরিবাহকটেবিলঅ্যান্টি-ওর পিইউ প্রেস রোলার এবং ব্রাশের চাকাগুলি উচ্চ গতিতে চলমান অবস্থায় পাতলা কাগজ খাওয়ানোর জন্য অনেক বেশি উপযুক্ত।
6. ডাবল-ব্যবহার পাশ পাড়া(টান এবং ধাক্কা) এবংসামনে রাখাশীট অবস্থান নির্ভুলতা গ্যারান্টি.
7.এসkewকাগজ এবং জমা কাগজ সনাক্তকরণ ফাংশন এবং স্বয়ংক্রিয় স্টপ ফাংশন: যখন সেন্সরগুলি শনাক্ত করে যে কাগজটি তরল বা জমে গেছে প্লেটেন প্রেস বিভাগে বিতরণ করার আগে, মেশিনটি বন্ধ হয়ে যাবে।
8. কনভেয়র বেল্ট বায়ুসংক্রান্ত বাফার ডিভাইস: যখন উচ্চ গতিতে চলমান, এটি বেল্ট খাওয়ানোর মাধ্যমে কাগজকে মসৃণভাবে বিতরণ করতে সহায়তা করে।
9.একটানাকাগজ খাওয়ানোগঠন এবংগাইড রেলের ধরনপ্রি-প্যাকড তৃণশয্যাকার্যকারিতা ব্যাপকভাবে উন্নত করুন।
2. প্লেটেন প্রেস বিভাগ
1. প্রধান শরীর দত্তকউচ্চ-শক্তিনমনীয় লোহা QT500বিশেষ ঢালাই প্রক্রিয়া সহ।দ্যNi-Cr-Moখাদ ক্র্যাঙ্কশ্যাফ্টবিশেষ নৈপুণ্য প্রক্রিয়া চিকিত্সা এবং সুপার সঙ্গে পরিধান-প্রতিহত করাপিপীলিকাকৃমিএবংগিয়ার.
2. উচ্চ চাপস্বয়ংক্রিয় তেল মোটর সঙ্গে ছাঁকনি এবং কুলিং ফ্যানপ্রধান ট্রান্সমিশন অংশ (ক্র্যাঙ্কশ্যাফ্ট, কৃমি এবং গিয়ার) লুব্রিকেট করার জন্য তেল পুনর্ব্যবহার করে।এবংস্বয়ংক্রিয় তেল পাম্পসমস্ত প্রয়োজনীয় অংশ (গিয়ার, চেইন, ইত্যাদি) লুব্রিকেট করে
3. সঙ্গে বড় flywheelবায়ুসংক্রান্ত ক্লাচমেশিন উচ্চ গতিতে চলমান হলে উচ্চ নির্ভুলতার গ্যারান্টি দেয়।
4.ডাই কাটিয়া সমন্বয় সিস্টেমের স্বয়ংক্রিয় চাপ, অপারেটর শুধুমাত্র চাপ সামঞ্জস্য করতে টাচ স্ক্রিনে মান সেট করতে হবে।
5. ডাই এবং লাইনার প্লেটের (ম্যাঙ্গানিজ স্টিল, HRC50-53) পরিবর্তনের জন্য মানব-বান্ধব নকশা।ডাই ফ্রেম উল্টে দেওয়া যায় এবং বায়ুমণ্ডলীয়ভাবে লক করা যায়।
6. উচ্চ নির্ভুলতা টর্ক লিমিটার সহ ক্যাম ইনডেক্সার এবং সিঙ্ক্রোনাস বেল্ট উচ্চ গতিতে চলমান অবস্থায় সঠিক অবস্থানে কাগজ সরবরাহ করতে গ্রিপার বারগুলি নিয়ন্ত্রণ করতে।
7. উচ্চ শক্তিটি-আল অ্যালয় গ্রিপারsএবংপরিধান-প্রতিরোধগ্রিপার বারের জন্য চেইন।
3. প্লাস্টিক শীটের জন্য গরম করার প্লেট (ঐচ্ছিক)
পিভিসি, পিপি, পিইটি শীটের মতো প্লাস্টিকের শীট কাটার জন্য
1. স্বাধীন হিটিং জোন, থার্মোস্ট্যাটিক নিয়ন্ত্রণের জন্য পৃথক সেটিং তাপমাত্রা।
2. হিটিং প্লেট তাপ-প্রতিরোধী এবং উচ্চ শক্তি ঢালাই লোহা RTCr0.8 দ্বারা তৈরি করা হয়।
4. স্ট্রিপার বিভাগ(ঐচ্ছিক)
1. স্ট্রিপার তিনটি ফ্রেমের সমন্বয়ে গঠিত (উপরের, মধ্য এবং নীচের ফ্রেম) যা পিন স্থাপনের জন্য বের করা যেতে পারে।
2. বর্জ্য স্ট্রিপিংয়ের জন্য পিন বা পুরুষ-মহিলা প্লেট সহ স্ট্রিপার বার।
3. উপরের ফ্রেম মোটর দ্বারা চালিত হয়, আপনি স্ট্রিপিং অবস্থান চেক করতে এটি সরাতে বোতাম টিপুন।
5. কাগজডেলিভারি বিভাগ
1. স্বয়ংক্রিয় সারিবদ্ধ ডিভাইস, সামঞ্জস্যযোগ্য এয়ার ব্লোয়ার এবং হেয়ারব্রাশ ভাল ক্রমে কাগজের গাদা গ্যারান্টি, কাগজ ঘন বা পাতলা কোন ব্যাপার না.
2. ওভাররান-প্রতিরোধ ডিভাইস: শীটটি গ্রিপার বার দিয়ে উপরের দিকে সরানো হয়;সনাক্তকরণ সেন্সর শুরু হবে এবং মেশিন বন্ধ হয়ে যাবে।
3. স্বয়ংক্রিয় নন-স্টপ পেপার ডেলিভারি ডিভাইস মোটর দ্বারা নিয়ন্ত্রিত হয়;এটি পরিচালনা করার জন্য আপনাকে কেবল বোতাম টিপতে হবে।
4. শীট পরিমাণ রেকর্ড করতে ডিভাইস (1 সেট) সন্নিবেশ ট্যাগ.
5. স্ট্রিপিংয়ের জন্য সেকেন্ডারি গ্রিপার-ওপেন ডিভাইস (ঐচ্ছিক)
6. বৈদ্যুতিকবাক্স এবংনিয়ন্ত্রণ ব্যবস্থা
1. ইন্টারফেস নিয়ন্ত্রণগুলি একত্রিত করা হয়, এবং অসংখ্য বৈদ্যুতিক সুইচ নিয়ন্ত্রণগুলি অপারেশন স্ক্রিনে সেট করা হয় যা সহজ অপারেশন এবং সহজ বোঝার।
2.PLC কেন্দ্রীভূত নিয়ন্ত্রণ ব্যবস্থা স্বয়ংক্রিয়ভাবে কাজের স্থিতি পরীক্ষা করতে পারে এবং অস্বাভাবিক অবস্থা পরীক্ষা করার পাশাপাশি কাজের অবস্থা রেকর্ড করতে পারে।
3. টাচ স্ক্রিনে সমস্যা নির্ণয়ের ফাংশন, যদি কোন সমস্যা দেখা দেয়, আপনি এটি খুঁজে পেতে টাচ স্ক্রীন চেক করতে পারেন।
4. টাচ স্ক্রিনে চীনা, ইংরেজি বা অন্য কোনো ভাষা (ঐচ্ছিক)
5. বৈদ্যুতিক উপাদান এবং বৈদ্যুতিক সার্কিট ইউরোপ আমেরিকান নিরাপত্তা মান অনুযায়ী হয়.
