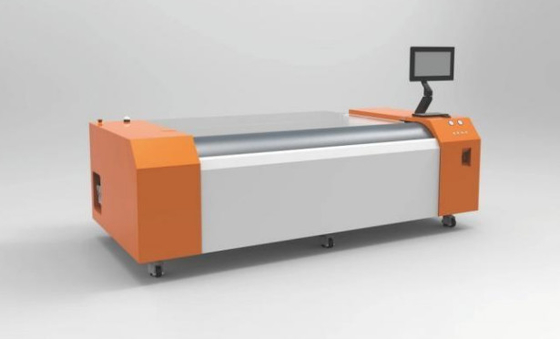

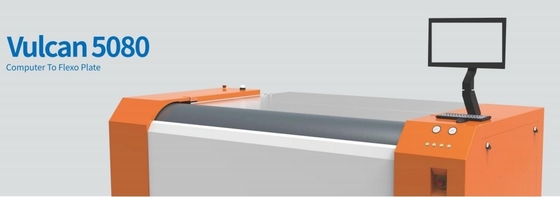

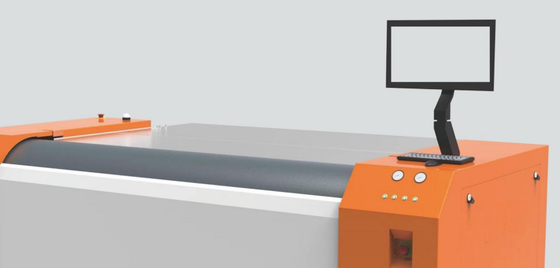

মডেলঃ FL5080
বর্ণনাঃ
ডিজিটাল কম্পিউটার-টু-ফ্লেক্সো প্লেট ইমেজ সেটার সিটিপি মেশিন; একটি পূর্ণ আকারের 50 ইঞ্চি 80 ইঞ্চি ফ্লেক্সো প্লেট তৈরির মেশিন।
FL5080 উচ্চ-শক্তি ফাইবার লেজার প্রযুক্তি এবং 256 চ্যানেল LV প্রযুক্তির স্বাধীন নিয়ন্ত্রণের সাথে ডিজাইন করা হয়েছে, যা শক্তি শক্তি সীমাবদ্ধতার একটি অগ্রগতি প্রতিনিধিত্ব করে।এটিতে লেজার দূরত্ব সনাক্তকরণ এবং একটি ভয়েস কয়েল মোটর ডাইনামিক অটোফোকাস ডিভাইস রয়েছেএই অনন্য প্রযুক্তি ফ্লেক্সো প্লেট তৈরিতে নির্ভুলতা এবং ধারাবাহিকতা নিশ্চিত করে।
বৈশিষ্ট্য এবং প্রযুক্তি
- হাই এনার্জি পাওয়ার ফাইবার লেজার ডিভাইস:
- মাত্র ৩০ মিনিটে ৫০৮০ ডিপিআই এ ৫০ ইঞ্চি এক্স ৮০ ইঞ্চি প্লেটের পূর্ণ চিত্র আকারের আউটপুট।
- জরুরী কাজের ক্ষেত্রে উৎপাদনশীলতা ১০% বৃদ্ধি করে, সংকীর্ণ সময়সীমা পূরণে সহায়তা করে।
- ২৫৬ টি চ্যানেল স্বাধীন মডিউলিং প্রযুক্তিঃ
- লেজারকে ২৫৬টি স্বাধীনভাবে নিয়ন্ত্রিত চ্যানেলে ভাগ করে, উৎপাদনশীলতা বৃদ্ধি করে।
- আয়তক্ষেত্রাকার লেজার স্পট আকৃতি উচ্চতর পয়েন্ট মানের এবং ইমেজ কর্মক্ষমতা প্রদান করে।
- এইচ২৫৬ লেজার হেড:
- 5080 ডিপিআই অপটিক্যাল রেজোলিউশনের জন্য একটি নতুন উচ্চ-ক্ষমতা বৃহত্তরীকরণ অপটিক্যাল সিস্টেম ব্যবহার করে।
- 15μm এবং উল্লম্ব / অনুভূমিক রেখাগুলি 5μm পর্যন্ত সূক্ষ্ম, তীক্ষ্ণ এবং পরিষ্কার পিক্সেলের ফলাফল হিসাবে ইমেজ করতে পারে।
- রঙের বিশ্বাসযোগ্যতা ৩০% বাড়ায়।
- সুপার হাই-রেজোলিউশন ক্ষমতাঃ
- লাইট ভ্যালভ ডিভাইস একটি লেজার স্পট আকার 2.5μm x 2.5μm সঙ্গে 10160 dpi পর্যন্ত রেজোলিউশন অর্জন করতে পারে, ইমেজিং লাইন 5μm বা তার কম হিসাবে সূক্ষ্ম।
- 2540 ডিপিআই আউটপুট সমর্থন করে; অ-সমালোচনামূলক ইমেজিং প্রয়োজনীয়তার সাথে, ডাবল লাইন ওভারল্যাপিং এক্সপোজার মোড 150% দ্বারা উত্পাদনশীলতা বৃদ্ধি করতে পারে।
- ডায়নামিক অটোফোকাসঃ
- ভয়েস কয়েল মোটর ডিভাইসটি অ-সমতুল্য ফ্লেক্সো প্লেট পৃষ্ঠের উপর এক্সপোজারের সময় সঠিক ফোকাস নিশ্চিত করে।
- উন্নত ওভারল্যাপিং ফাংশনঃ
- ডাবল এবং ট্রিপল লাইন ওভারল্যাপিং ফাংশনগুলি ফ্লেক্সো প্লেট এক্সপোজারের সময় ল্যামস অবলেশনের জন্য উচ্চতর চিত্রের গুণমান এবং দক্ষতা সরবরাহ করে।
- স্থিতিশীল এবং নির্ভরযোগ্য এক্সপোজারঃ
- তাৎক্ষণিক তাপমাত্রা পর্যবেক্ষণ এবং লেজার মাথা প্রাক-ক্যালিব্রেশন স্থিতিশীল এবং নির্ভরযোগ্য লেজার এক্সপোজার নিশ্চিত।
প্রযুক্তিগত তথ্য
| মডেল |
FL5080S |
FL5080F |
| এক্সপোজিং পদ্ধতি |
বাহ্যিক ড্রাম |
| চিত্রায়ন ব্যবস্থা |
1064nm ফাইবার লেজার ডিভাইস (H256 মাথা) |
| প্রবাহ ক্ষমতা |
৩ বর্গমিটার/ঘন্টা ৫০৮০ ডিপিআই এ |
৫ বর্গমিটার/ঘন্টা ৫০৮০ ডিপিআই এ |
| |
50x80 ইঞ্চি সময় লাগে 45 মিনিট |
৫০*৮০ ইঞ্চি সময় লাগে ৩০ মিনিট |
| এক্সপোজিং সাইজ |
সর্বোচ্চ আকার ১২৭০*২০৩২ মিমি, সর্বনিম্ন আকার ২০০*২০০ মিমি |
| মিডিয়া টাইপ |
শুষ্ক অবলেশন ফিল্ম, ডিজিটাল ওয়াটার ওয়াশিং লেটারপ্রেস প্লেট ডিজিটাল ওয়াটার ওয়াশিং ফ্লেক্সো প্লেট, ডিজিটাল সলভেন্ট ওয়াশিং ফ্লেক্সো প্লেট |
| প্লেটের বেধ |
0.140mm থেকে 6.35mm |
| রেজোলিউশন |
5080DPI (২৫৪০DPI এর সাথে সামঞ্জস্যপূর্ণ), 10160DPI সমর্থন করতে প্রসারিত করতে পারে |
| প্লেট লোডিং |
স্বয়ংক্রিয় / ম্যানুয়াল প্লেট লোডিং |
| নেট ওজন |
২৫০০ কেজি |
মেশিনের আকার
(WxLxH) মিমি |
২৯৭০*১৭০৫*১৫৩৭ মিমি (L*W*H) |
| পাওয়ার সাপ্লাই |
ত্রি-ফেজ ভোল্টেজঃ 380V, সর্বোচ্চ। পাওয়ার (পিক মান) 16 kw |
অপারেশন
পরিবেশ |
প্রস্তাবিতঃ ১৫-৩০°সি, সর্বোচ্চ ২১-২৫°সি, আর্দ্রতাঃ ৪০-৭০% |
স্কোয়ার-স্পট বনাম গোলাকার স্পট
একটি বৃত্তাকার স্পট দিয়ে ইমেজিং করার সময়, স্পট আকারটি চিত্রের বিন্দু আকারের সাথে মিলতে হবে। উদাহরণস্বরূপ, 5080 ডিপিআই এ, চিত্রের বিন্দু পিক্সেলের আকার 5μm x 5μm, যা একটি বর্গক্ষেত্রের মতো।একটি 5μm ব্যাসার্ধ সঙ্গে একটি বৃত্তাকার হালকা স্পট ব্যবহার করে এই বর্গক্ষেত্র এলাকার চার কোণ সম্পূর্ণরূপে উন্মুক্ত করতে পারবেন নাসম্পূর্ণ এক্সপোজার নিশ্চিত করার জন্য, গোলাকার স্পট ব্যাসার্ধটি বর্গক্ষেত্রের ব্যাসার্ধের দৈর্ঘ্যের সমতুল্য হতে হবে, যা 7.07μm (1.414 বারের ডট আকার) ।
একটি 5μm ব্যাসার্ধের স্পট আকার পুরো বর্গক্ষেত্রটি আচ্ছাদন করতে ব্যর্থ হয়, যখন একটি 7μm ব্যাসার্ধের স্পট ওভারল্যাপিং এক্সপোজার সৃষ্টি করে, যা আর্ক আকৃতির প্রান্তগুলির সাথে অনিয়মিত চিত্রের দিকে পরিচালিত করে।
কিছু অপটিক্স ডেভেলপার 7.07μm এর চেয়ে ছোট একটি সর্বোত্তম স্পট ব্যাসার্ধ খুঁজে বের করার চেষ্টা করে, তবে নির্বাচিত ব্যাসার্ধ নির্বিশেষে মানের সমস্যাগুলি অব্যাহত থাকে।
এর বিপরীতে, একটি আয়তক্ষেত্রাকার স্পট আকার 5μm x 5μm স্পট আকারের অনুমতি দেয়, যা সম্পূর্ণ বর্গক্ষেত্রের এলাকাটি সম্পূর্ণরূপে প্রকাশ করে, সুনির্দিষ্ট এবং ধারাবাহিক চিত্র নিশ্চিত করে।
