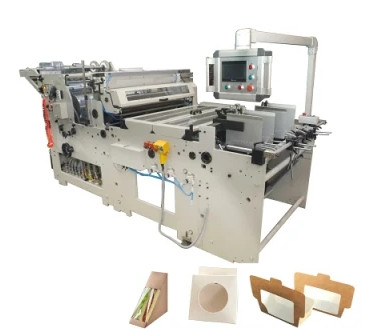

TC1000 সিঙ্গেল লেন কেক টয় পেপার বক্স উইন্ডো প্যাচিং গ্লুইং মেশিন
1. আবেদন
Ecoo TC-1100, TC-1000 স্বয়ংক্রিয় উইন্ডো প্যাচিং মেশিন হল শক্ত কাগজের বাক্স, কার্ডবোর্ড এবং ঢেউতোলা কাগজ উভয়ের জন্য কালার বক্স উইন্ডো ল্যামিনেশনের জন্য বিশেষ সরঞ্জাম;
মেশিনগুলো হলোওয়াইন বক্স, উপহার বাক্স, টিস্যু পেপার বক্স, প্রসাধনী বক্স ইত্যাদির জানালা সহ বা ছাড়া প্যাকেজ হতে ফিল্ম প্যাচিংয়ে ব্যাপকভাবে ব্যবহৃত হয়। এটি পেপার গ্লুয়িং, ফিল্ম প্যাচিং, ফিল্ম কাটিং এবং পেপার কালেকশনের কাজও বুঝতে পারে ভাঁজ বাক্স.
TC1000 হল একক লেন, TC1100 হল ডাবল লেন৷
2.প্রধান বৈশিষ্ট্য:
প্রি-মেক রেডি টেবিলের বিকল্প পাওয়া যায়।অপারেটর মেশিনের বাইরে ছাঁচ সেট আপ করতে পারেন।
সার্ভো ফিডার দিয়ে সজ্জিত, বিকল্পের পছন্দের সাথে যা পাইলিং লিফটিং সিস্টেম এবং বেল্ট লিফটিং সিস্টেম।বায়ুসংক্রান্ত অংশ, বৈদ্যুতিক অংশ এবং অপারেশন অংশে উন্নত বিশ্ব বিখ্যাত ব্র্যান্ড উপাদান গ্রহণ করা।
এয়ার কনভেয়ারের সাথে সংযোগ করতে একটি লিঙ্কার প্রয়োগ করুন, যা সরাসরি ফিলিং মেশিনের সাথে সংযোগ করতে পারে।
3. আবেদন এবং নমুনা:
4. প্রযুক্তিগত বিশেষ উল্লেখ:
| স্পেসিফিকেশন | |||||
| মডেল | Ecoo-TC1100 | ইকো-টিসি1000 | |||
| উত্পাদন শৈলী | 2-লেন অপারেশন | 1-লেন অপারেশন | |||
| ফাঁকা কাগজের দৈর্ঘ্য A | 100 মিমি-900 মিমি | 100 মিমি-420 মিমি | |||
| ফাঁকা কাগজের প্রস্থ B | 80 মিমি-530 মিমি | 100 মিমি-750 মিমি | |||
| দৈর্ঘ্যের জানালা/আস্তরণের উপাদান সি | 80 মিমি-760 মিমি | 80 মিমি-280 মিমি | |||
| প্রস্থ উইন্ডো/আস্তরণের উপাদান C | 30 মিমি-380 মিমি | 30 মিমি-550 মিমি | |||
| মেশিনের গতি | ≤400pcs/মিনিট | ≤200pcs/মিনিট | |||
| শক্ত কাগজের ওজন | |||||
| শক্ত কাগজ | 180 গ্রাম/মি2-600 গ্রাম/মি2 | ||||
| ঢেউতোলা | ≤1.5 মিমি | ||||
| ফিল্ম বেধ | |||||
| পিভিসি, পিই, পিএস | 0.05 মিমি-0.3 মিমি | ||||
| পিইটি | 0.05 মিমি-0.2 মিমি | ||||
| বাহিরের ব্যাসার্ধ | ≤500 মিমি | ||||
| ভিতরের ব্যাস | 70 মিমি-80 মিমি | ||||
| মেশিনের আকার | 5600(L)x2000(W)x1500(H)mm | 4800(L)x1600(W)x1500(H)mm | |||
| প্রধান মোটর শক্তি | 4kw | ||||
| সমস্ত ক্ষমতা | 22 কিলোওয়াট | ||||
1) সাইজিং পার্ট (আঠালো):
Gluing বিভাগে ক্রোম-ধাতুপট্টাবৃত আঠালো রোলার, আঠালো বিচ্ছেদ প্লেট, সাইড গাইড এবং আঠালো ছাঁচ রোলার গঠিত।
মেশিন বন্ধ হয়ে যাওয়ার ক্ষেত্রে, সিলিন্ডারটি আঠালো রোলারটি উত্তোলন করবে এবং তারপরে মেশিনটি অন্য পৃথক মোটর দ্বারা চালিত হবে, যাতে আঠালো ফুটো না হয়।
প্রি-মেক রেডি টেবিলের বিকল্প উপলব্ধ, অপারেটর মেশিনের বাইরে ছাঁচ সেট আপ করতে পারে।এটা সুবিধাজনক এবং সময় সাশ্রয়.
2) কাগজ সংগ্রহের অংশ (ডেলিভারি স্ট্যাকার)
ডেলিভারি বিভাগের বেল্টটি প্রশস্ত।অপারেটর বেল্টের উচ্চতা সামঞ্জস্য করতে পারে এবং সমাপ্ত পণ্য একটি সরল রেখায় সারিবদ্ধ করা হয়।
মেশিনের গতির সাথে সিঙ্ক্রোনাইজ করার জন্য বেল্টের গতিও সামঞ্জস্য করা যেতে পারে।
3) ফিডার অংশ (কাগজ খাওয়ানো)
মেশিনটি সার্ভো ফিডার দিয়ে সজ্জিত, বিকল্পের পছন্দ সহ যা পিলিং লিফটিং সিস্টেম এবং বেল্ট লিফটিং সিস্টেম।
ফিডারে একটি ফিডিং গেট রয়েছে যা আপনাকে অতিরিক্ত সরঞ্জাম ছাড়াই উপরের রেলকে সামঞ্জস্য করতে দেয়।এই উপরের রেলটি ফ্ল্যাট স্টিলের তৈরি এবং ফ্রেমের মাঝের অংশের সাথে সংযুক্ত।
এই সিস্টেমটি নির্ভরযোগ্য যা নিশ্চিত করে যে সকলের নিবন্ধন, কার্ডবোর্ড এবং চেইন সঠিক।
এমনকি গুরুতর জ্যাম থাকলেও, অবস্থানটি সুনির্দিষ্ট এবং আপনি সামঞ্জস্য করতে মাইক্রো-অ্যাডজাস্টমেন্ট ব্যবহার করতে পারেন।
4) উইন্ডো প্যাচিং অংশ
বক্সগুলি আঠালো অংশ থেকে স্তন্যপান দ্বারা উইন্ডো প্যাচিং বিভাগে বিতরণ করা হয়।
সাকশন সিলিন্ডারটি বিশেষ উপাদান দিয়ে তৈরি।এটি মসৃণ যাতে প্যাচিংয়ের গতি বেশি হয় এবং প্লাস্টিকের ফিল্মে কোনও স্ক্র্যাচ থাকবে না।
যখন ছুরি সিলিন্ডার ঘূর্ণায়মান হয়, এটি অন্য একটি নির্দিষ্ট ছুরি দণ্ডের সাথে আন্তঃক্রস করে এবং তাই "কাঁচি" এর মতো প্লাস্টিকের ফিল্মটি কাটে।কাটিয়া প্রান্ত সমতল এবং মসৃণ.
বাক্সের জানালায় প্লাস্টিকের ফিল্মটি সঠিকভাবে প্যাচ করা হয়েছে তা নিশ্চিত করতে ছুরির সিলিন্ডারটি সামঞ্জস্যযোগ্য ব্লোয়িং বা সাকশন সিস্টেমের সাথে রয়েছে।
